Remplacement d'un tableau électrique vétuste à Sangatte : guide complet
Le remplacement d’un tableau électrique est une opération cruciale pour la sécurité de votre habitation. Voici les étapes détaillées de cette intervention :

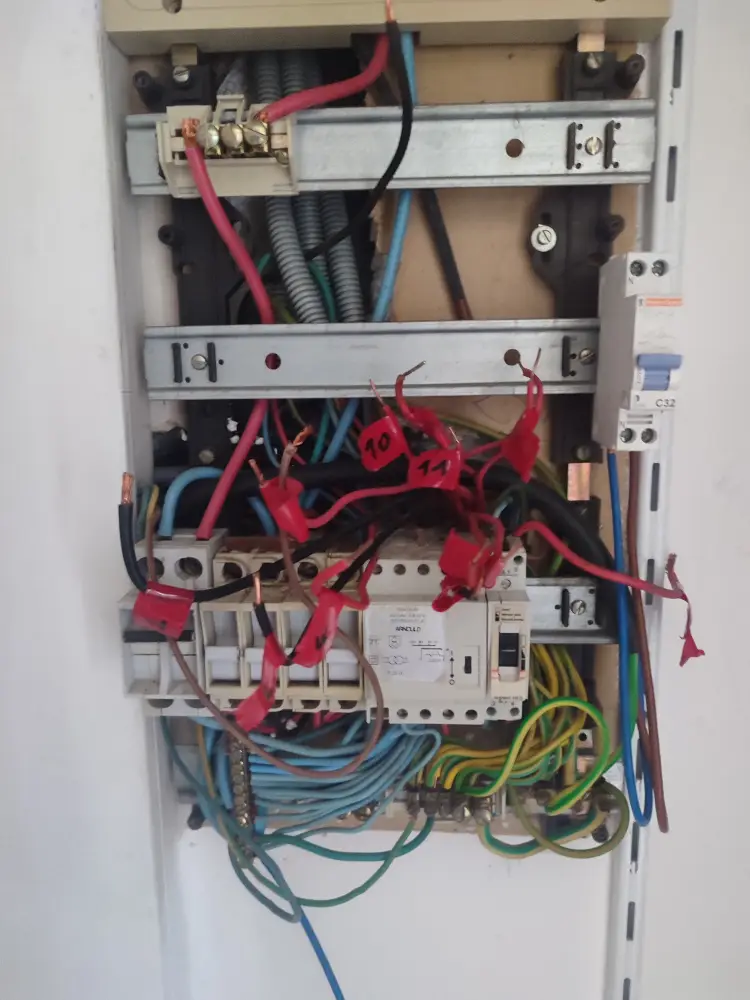

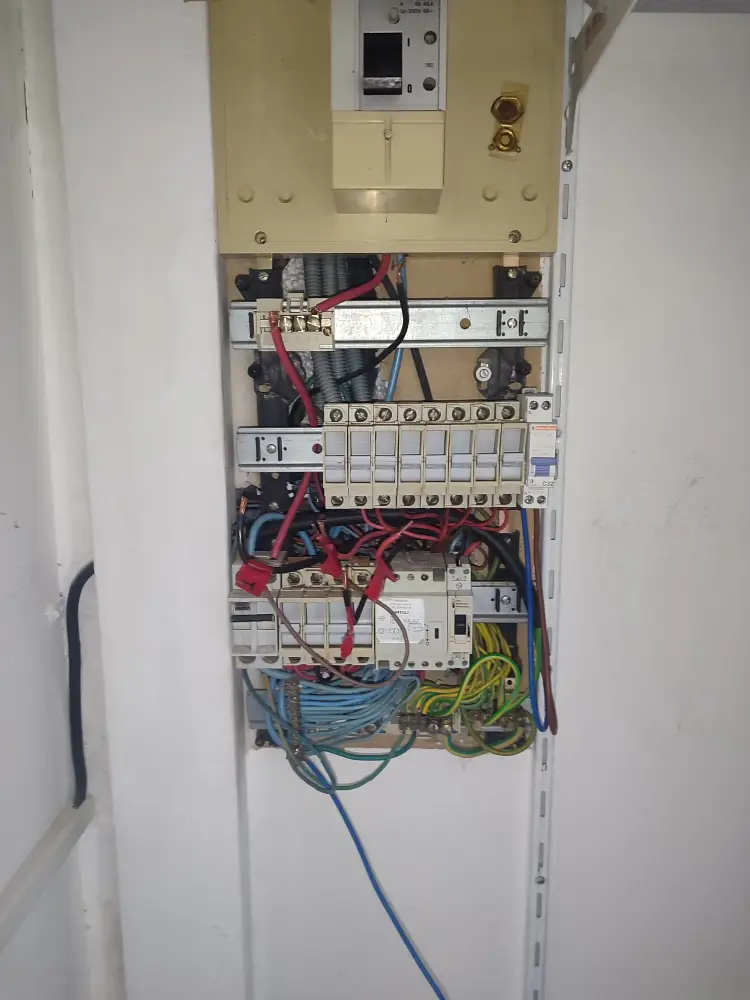

Préparation et dépose de l'ancien tableau électrique vétuste
Avant tout, coupez l’alimentation générale.
Ensuite, identifiez chaque circuit avec du ruban adhésif de couleur (chaterton).
Prenez des photos pour vous rappeler de la configuration initiale.
Déconnectez soigneusement tous les câbles et retirez l’ancien tableau.
Tableau électrique retiré
Installation du nouveau coffret
Fixez le nouveau coffret Legrand au mur, en vous assurant qu’il est parfaitement de niveau.
Veillez à ce que la hauteur soit conforme aux normes en vigueur.
Pose des interrupteurs différentiels
Installez les interrupteurs différentiels en tête de rangée.
Ils sont essentiels pour la protection contre les fuites de courant et protègent les personnes de l’électrocution .

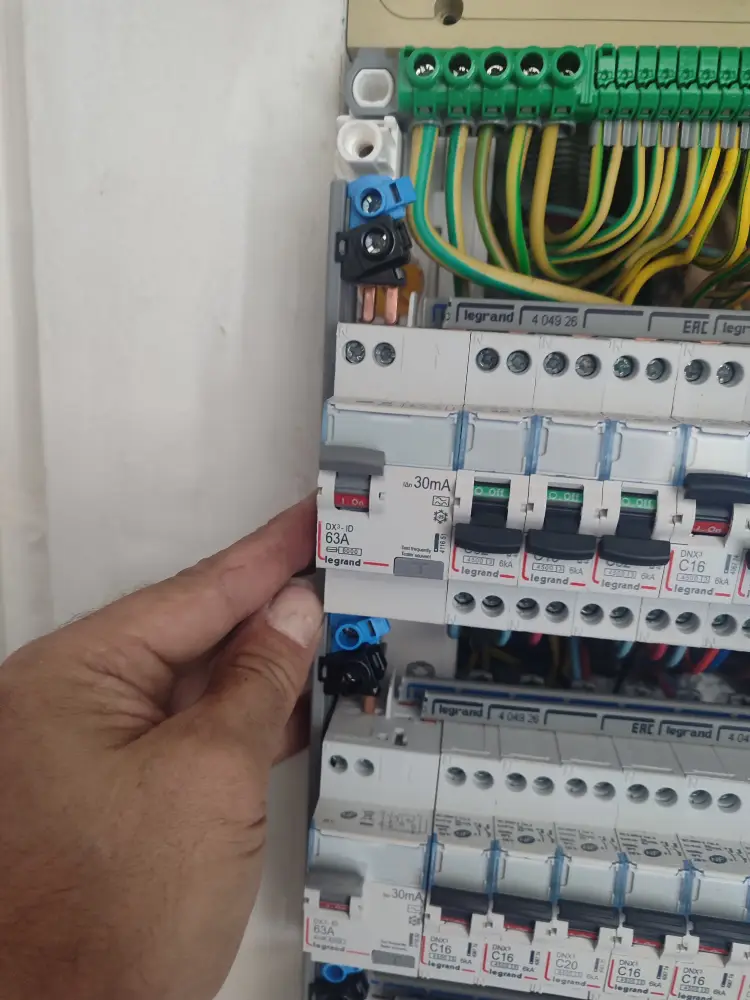

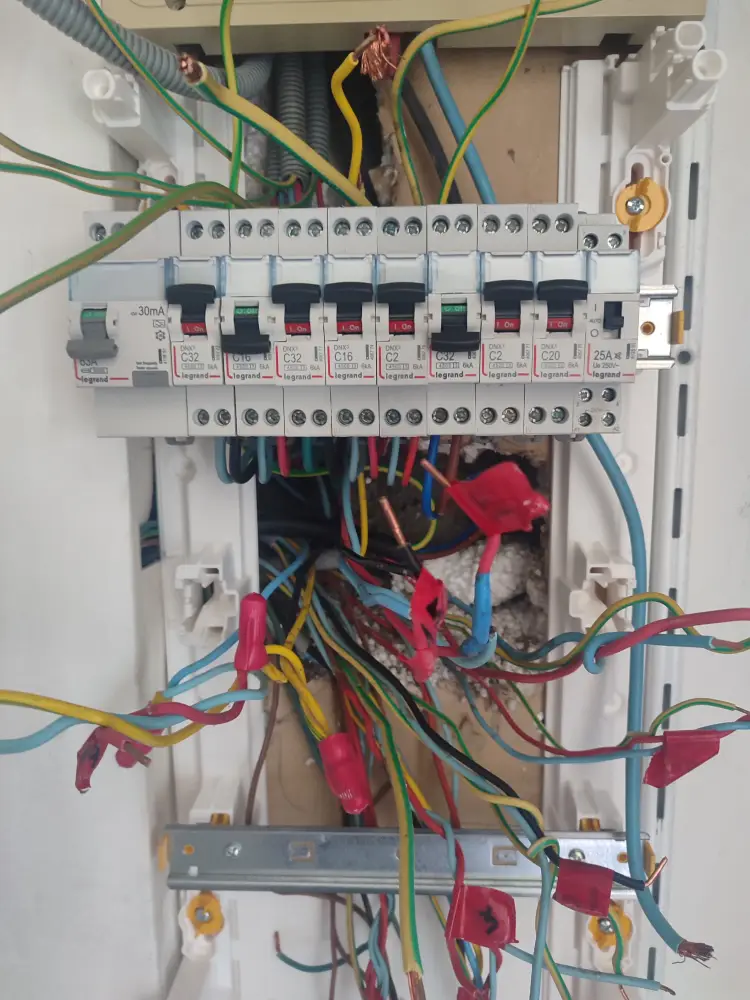

Câblage des circuits
Reconnectez méthodiquement chaque circuit, en suivant vos repères tout en notant à quoi ils correspondent.

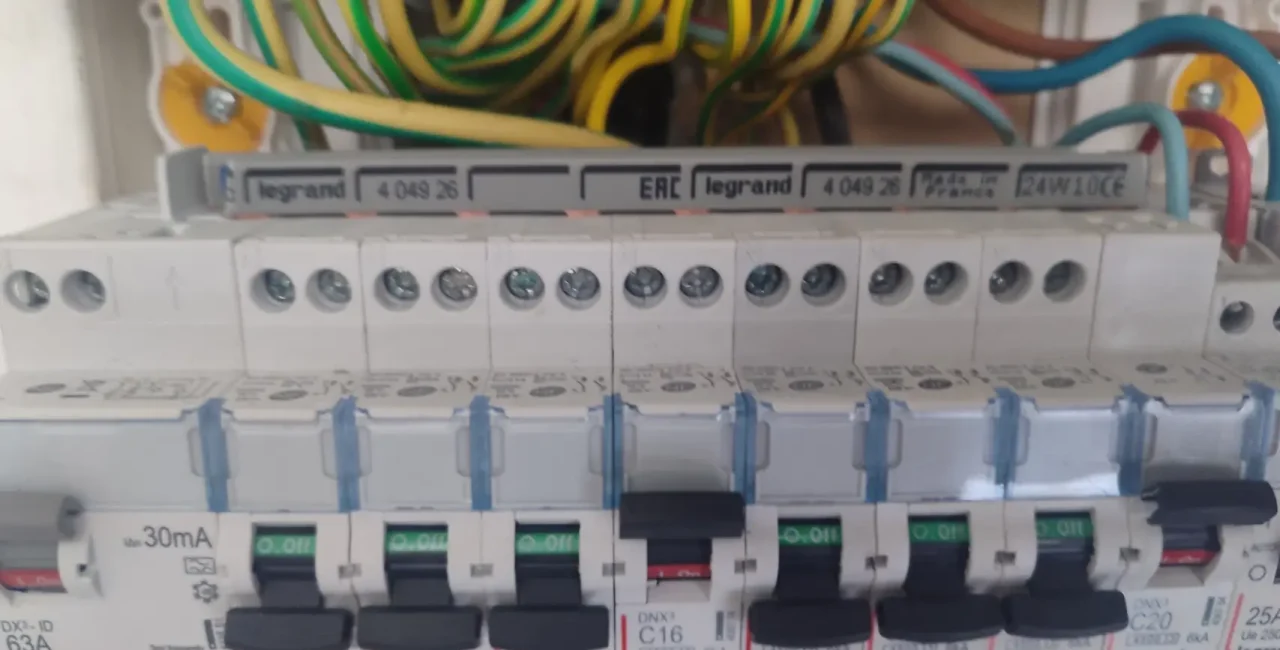

Utilisez des peignes horizontaux et verticaux pour une organisation optimale et sécurisée.
Installation de la coupure d'urgence
Placez le dispositif de coupure d’urgence à hauteur règlementaire, généralement entre 0,9 et 1,8 mètre du sol.
Ce dispositif est obligatoire selon la nfc 15-100 et permet de sécuriser l’installation en permetant de couper l’ensemble de l’installation électrique.
Pose du contacteur jour/nuit
Installez le contacteur jour/nuit pour gérer efficacement les tarifs heures creuses/pleines.
- Pose d’un disjoncteur 2A : Afin de protéger les fils de commande du contacteur venant des bornes C1 C2 du compteur Enedis.
- Câblage du ballon d’eau chaude : Raccordement des conducteurs en amont du contacteur jour nuit sur disjoncteur 20A et raccordement des conducteurs du ballon d’eau chaude électrique en aval du contacteur.

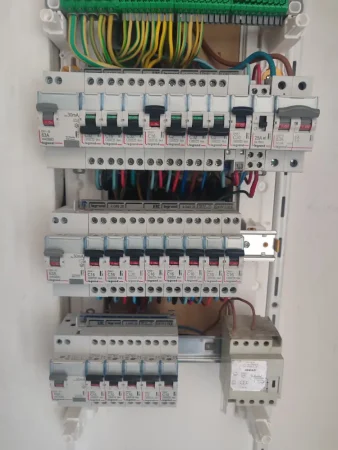

Liaison équipotentielle
Raccordement des conducteurs de terre sur le barreau de terre
- Bornes à visser : Raccordement du fil de terre principal généralement d’une section de 16mm2.
Du conducteur des plaques chauffantes électrique d’une section de 6mm2.
Et éventuellement le conducteur de terre d’un autre coffret d’une installation prenant alimentation dans un coffret principal. - Borne automatiques : Raccordement de tous les autres circuits en coducteur rigide d’une section de 1.5mm2 à 2.5mm2.
Repérage et étiquetage
J’utilise une feuille de papier afin d’indiquer provisoirement le repérage selon le repérage de l’ancien tableau .
Une foi terminer je la prend en photo afin de réaliser des étiquettes avec le logiciel Semiolog Hager au bureau.
La feuille permet à mes client d’avoir un repérage provisoirement le temps de la réalisation des étiquettes.

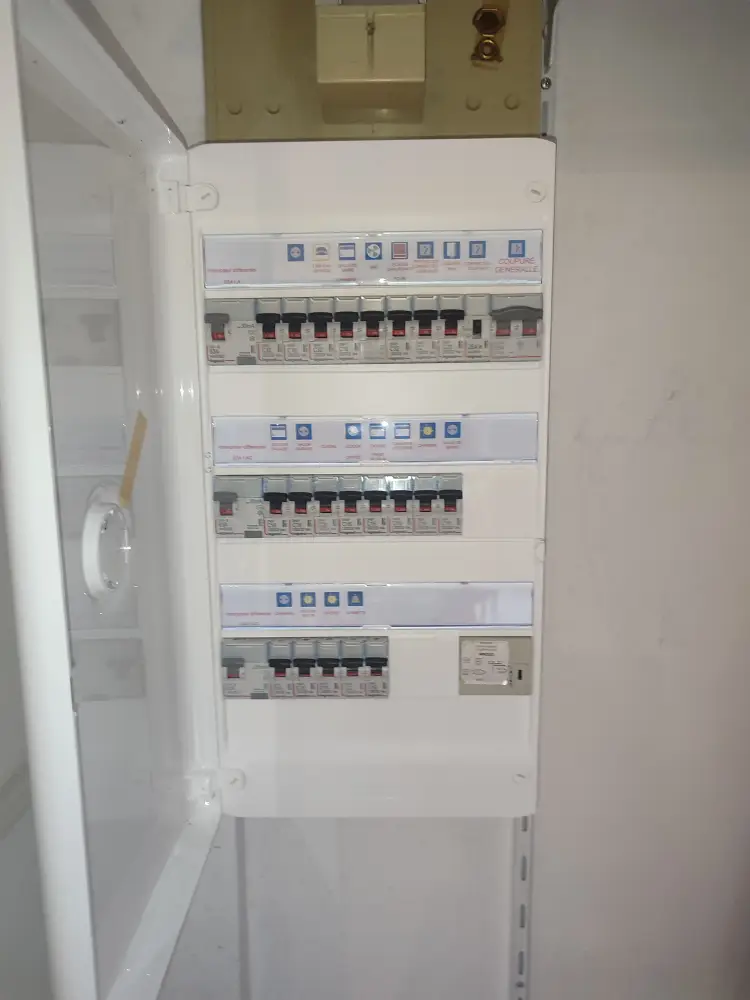

Utiliser un logiciel de création d’étiquettes couleur personnalisées permet un repérage clair et facilite la maintenance future.
Pose de la porte du tableau
Terminez par la pose de la porte du tableau, assurant ainsi une protection contre la poussière et les contacts accidentels.
Tests et mise en service
Effectuez tous les tests nécessaires pour garantir le bon fonctionnement de l’installation avant de remettre sous tension.
N’oubliez pas : cette intervention requiert des compétences spécifiques. Pour votre sécurité, faites appel à un professionnel qualifié.
Pour en savoir plus les GTL et les tableaux électriques, c’est par ici.
Informations Utiles
Vous avez des questions, consultez la FAQ pour plus d’informations
Découvrez mes services électrique
Pourquoi choisir AURTECH électricité
Contact
Besoin de faire remplacer votre tableau électrique vétuste ?
Aurtech électricité est là pour répondre à vos besoin de façon professionnel.
Un doute sur la conformité de votre coffret de répétions électriques
FAQ
Votre électricien sur Calais Dunkerque Boulogne-sur-Mer et les environs vous répond
Le cout du remplacement d’un tableau électrique dépend de plusieurs éléments comme
- Le nombre de circuits : Plus le nombre de circuit sera élevé, plus le cout de revient sera important.
- l’appairage des neutres : Il est important d’appairer la phase avec le bon neutre de façon à mettre en sécurité l’installation.
Parfois les neutres sont reliés sur un barreau de neutre, de ce fait il y a un travail supplémentaire afin de retrouver la phase correspondante au neutre appairé. - La hauteur règlementaire : Il est important de mettre le tableau à une hauteur située entre 1.10m et 1.8 m afin de respecter la nfc 15-100 . Cependant, certain anciens tableaux se trouvent être hors hauteur autorisée. Afin de mettre le tableau à la bonne hauteur, il faut donc prolonger les conducteurs des circuits, cela représente donc un travail supplémentaire.
- Autres modules et coupure générale : Le prix peu varier en fonction des équipements modulaires comme un télérupteur; un contacteur jour nuit; une minuterie; prises modulaires et une coupure d’urgence générale.
Pour connaitre exactement le prix de revient afin de remplacer votre coffret de répartitions électriques, n’hésitez pas à me contacter
Remplacer un tableau électrique nécessite des compétences spécifiques, de ce fait si vous n’êtes pas professionnel, il n’est pas recommandé de le faire vous même. Il en va de la sécurité de votre logement et des personnes qui y résident.
En tant qu’électricien généraliste je vous conseil grandement de faire appel à un électricien professionnel .Si vous avez le moindre doute c’est qu’il serait imprudent de le faire vous même.
Si celui-ci ne dispose pas de système de différentiel sur chaque rangée, si celui-ci dispose d’ancien porte fusible en porcelaine, si il dispose de fils de plomb comme fusible, votre tableau est vétuste sans aucun doute.
Pour ne plus avoir de doutes, rapprochez-vous d’un professionnel reconnu.
Si vous vous posez cette question, c’est qu’il ne serait pas raisonnable d’essayer de le faire par vous même. Il en vas de la sécurité du local ainsi que celle des personnes.
N’hésitez à vous rapprocher d’un professionnel de confiance.
